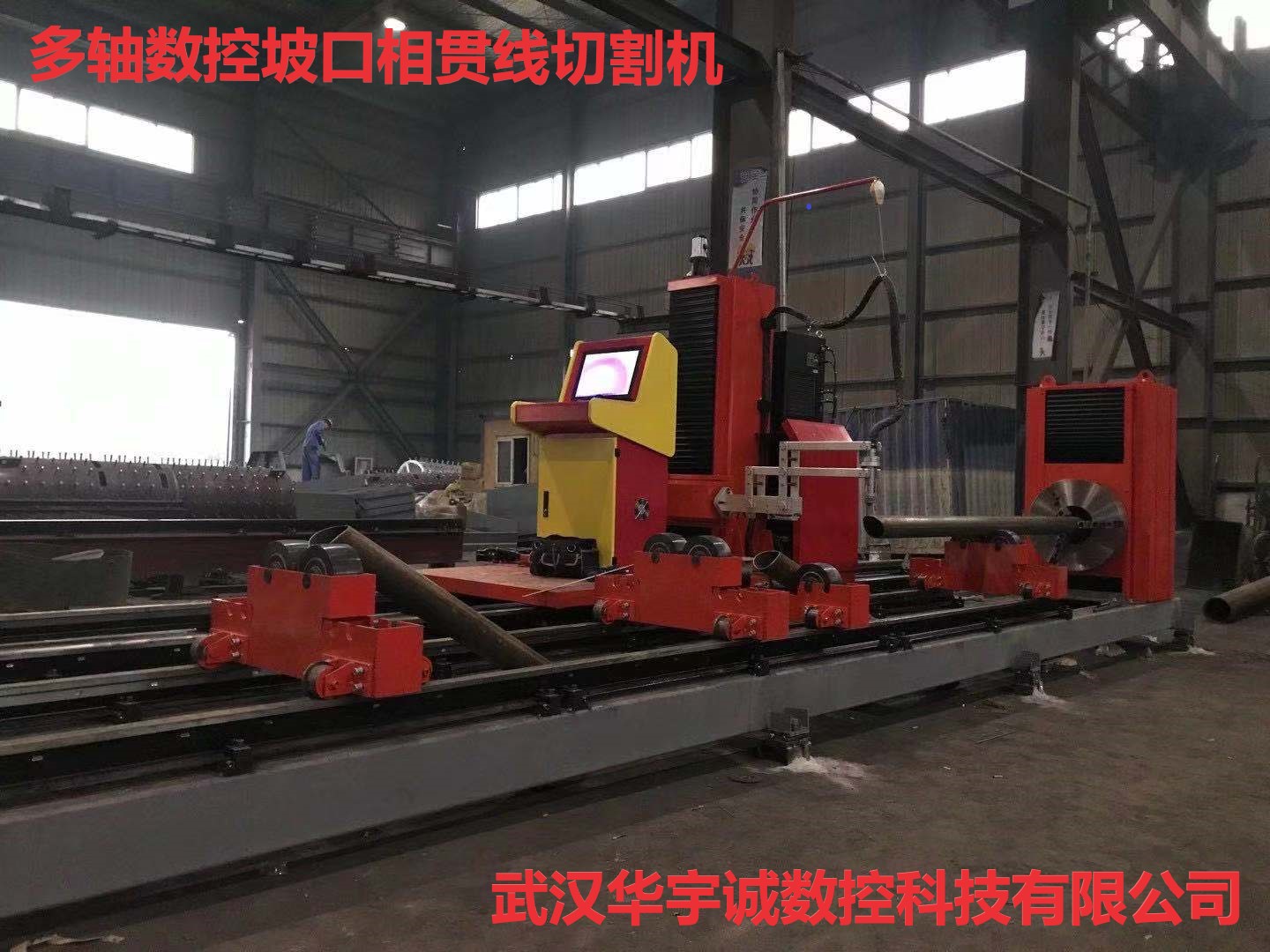

相貫線坡口切割機
發布時間：2022-02-08 22:50:33YC-XGX系列6軸數控管子坡口相貫線切割機、等離子相貫線切割機、大管徑相貫線切割機、數控相貫線切割機
訂購管材相貫線切割機須知
尊敬的用戶，如您需咨詢我們YC-XGX的管子坡口相貫線切割機，建議您盡量提供相關需求信息：
①、原材料管子長度，切割之后的長度。如6米、12米長等。
②、小管子和大管子的直徑范圍。如管徑為60-600mm。
③、管子的壁厚范圍，如2-20mm厚。
④、母管開孔是否需要切割焊接坡口；
⑤、支管切斷是否需要切割焊接坡口；
⑥、支管與母管的相貫線相貫結構是否有插入式，即支管是否需要插入母管的管孔中進行相貫線焊接。
⑦、貴方管子加工需求的設計模型屬于CAD、TKELA、Soliworks、BOCAD哪一種設計模型。
⑧、以及其他相貫線切割機特殊要求。
建議貴司相關技術或生產部門確認以上管子相貫線加工需求信息，我們好為您推薦適合的相貫線切割機設備，便于進一步匹配專業的相貫線切割機技術方案給您。
性能參數
名稱 | 數控相貫線切割機 | ||
型號 | YC-XGX | ||
切割系統參數 | 名稱 | 軸代碼 | 運動范圍 |
割炬左右移動 | X | 6000mm 可定制 | |
管子主軸旋轉 | Y | 360°自由回轉 | |
割炬上下移動 | Z | ≦200mm | |
數控控制軸數 | 三軸兩聯動或六軸五聯動 | ||
管子尺寸 | 切割管子直徑 | ∮60-∮1500 | |
切割管子長度 | 100-6000mm （可定制） | ||
切割管子壁厚 | 等離子1-10mm 火焰 5-30mm | ||
切割速度 | 50-1500mm/min | 移動速度 | 6000mm/min |
運行精度 | ±0.2 | 卡盤規格 | ∮380 三爪自定心 |
機械性能及定位精度
YC-XGX系列數控圓管相貫線切割機整機定位精度、重復定位精度達到GB標準，切割質量達到JB/T0045.4-1999標準。
各運動部件在工作過程中運行平穩，無明顯振動（跳動）現象。
1. 工件旋轉驅動
驅動系統 精密齒輪箱、齒輪副傳動
旋轉轉速 0.01-10r/min
伺服電機 松下電機
定位精度 ±0.4mm
2. 割炬沿工件軸向移動
驅動系統 導軌、齒輪、齒條傳動
割炬軌道長度 6000mm
移動速度 6000mm/min
伺服電機 松下電機
定位精度 ±0.2mm
3. 切割頭主軸上下移動軸
驅動系統 精密齒輪箱,滾珠絲桿傳動
切割頭上下行程 200mm
直流電機
定位精度 ±0.2mm
數控系統配置
顯示器：10.4-21寸色高亮度液晶屏
內存：64M SDRAM
主頻：400MHZ系統主頻
鍵盤：PCB貼膜鍵盤
全鋼結構完全屏蔽，真正能夠防電磁輻射、抗干擾、防靜電
控制軸數：2-8軸聯動
控制精度：±0.001mm
大程序數：8萬行
售后服務保證：
對售出設備實行兩年保修，終身有償維修服務。
在設備安裝調試一年保修期內，供方對設備出現的各類非人為造成的故障及時免費提供維修服務，對非人為造成的各類零件損壞及時免費更換。設備保修期外發生的故障實行適當收費修理。設備故障本公司12小時內答復，力保2個工作日內排除故障。管子質量會直接影響到工件切割質量，用戶應使用符合國家標準的鋼管來切割制作工件。
數控系統配置符合控制系統的標準功能和可供日后擴充切割需要的選擇功能；本機機械采用組合式、可更換式及標準化結構，通過電腦軟、硬件升級和機械裝置的維修、更換等方式使本設備能*保持精度和正常工作。
更多數控相貫線切割機設備價格、配置、技術方案、圖片等信息請查看：http://www.mcaqh.com/show-41-146-1.html
